设计特点 DESIGN FEATURES
  • 单螺杆泵选型配置
  • 单螺杆泵设计特点
  • 单螺杆泵定转子几何形状及螺距介绍
  • 单螺杆泵与其他泵的对比

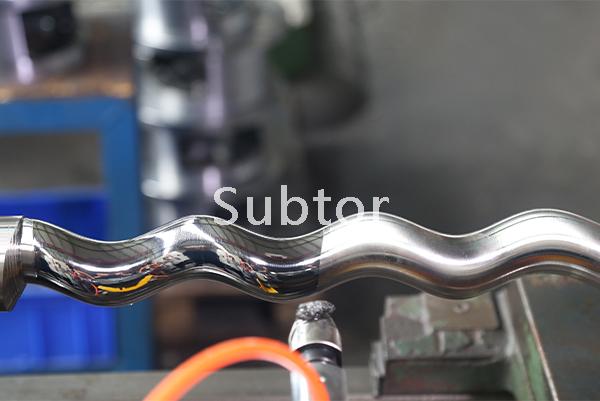

转子

可按照客户要求设计加工成不同几何形状,其金属材质可选择进行表面硬化处理或真空淬火处理,处理后的金属材质硬度可达HRC65-67°。

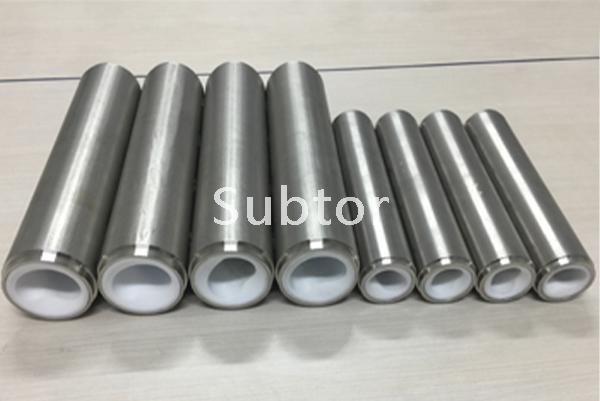

定子

德国进口,多种橡胶配方,如SU161、SU026、 SU036、 SU030、 SU088等高性能橡胶,具有耐磨蚀、耐腐蚀、耐高温等特性,可用于不同介质和工况。

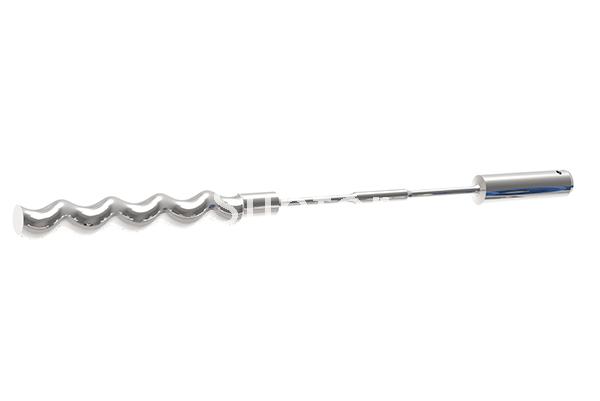

传动部件

多种万向节型式的传动部件可供选择,除传统的销式和销套式,还有卫生型、挠性杆、以及十字销式以应对多种扭矩传递和轴向载荷。

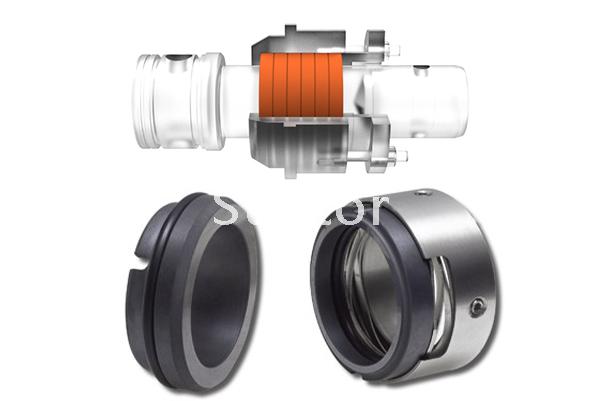

轴封

可根据工况选择填料密封或机械密封,同时为延长轴封寿命可增加冷却和冲洗系统的设计。

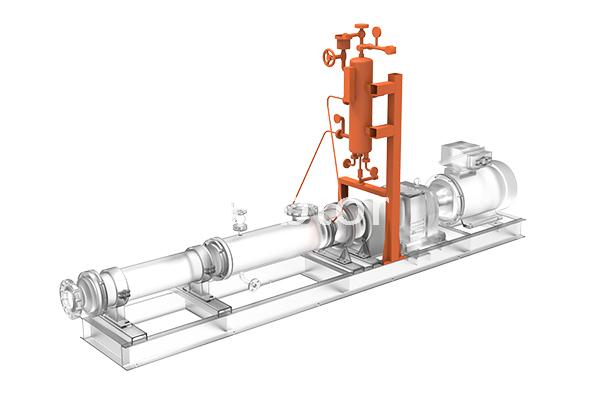

机械密封冲洗冷却方案

为最大限度的避免密封失效,延长轴封使用寿命,我司可设计配套适合的机封冲洗冷却方案,如PLAN31、PLAN53A、PLAN53B、PLAN54等。








高品质驱动系统

SEW、NORD、ABB、杰牌等高品质驱动系统皆可选择。









无拉杆

萨伯特创新定子连接无拉杆设计,很大程度上简化了定子拆卸工作,易于维修。



双层密封护套

双层密封,更好的隔绝润滑油,防止介质受到污染的作用。



注水口

因此萨伯特单螺杆泵贴心设计有吸入腔注水口,

方便用户在初次使用或是停泵重启时事先注入水或其他液体进行润滑,

避免干运行;同时具有排气阀的功能。



连接架防护罩

萨伯特单螺杆泵设计有连接架防护罩,既可以便于观察,又能防止危险发生,拆卸方便,易于维护。



吸入室带观察窗(选配设计, 要求订做)

萨伯特单螺杆泵为大型泵的吸入腔侧面设计预留观察窗,如需检修只需拧下螺母即可轻取

下窗盖观察,避免繁重的拆卸,轻松检修。



各种尺寸及形式的连接口(选配设计, 要求订做)

吸入腔和排出腔的标准连接为法兰连接,也可以根据客户需求设计为螺纹、卡箍或卫生型快卸接头等;同时标准吸入腔的连接方向为向上,也可以根据客户要求改为其它朝向。



机械密封冲洗方案(选配设计, 要求订做)

为最大限度的避免密封失效,延长轴封使用寿命,萨伯特单螺杆泵可设计配套适合的机封冲洗冷却方案,为机械密封创造更有利的工作环境。



撬装系统

按照工况要求,做整体方案设计及成套安装,在同一撬座上设计配套闸阀、安全阀、单向阀、罐体件、过滤器、各种检测仪器仪表以及电气自动控制系统方便客户现场操作。



其他配套附件

按照不同工况需求,可配套干运行保护器、安全阀、压力传感器、止回阀、篮式过滤器等。







A 型

短螺距/ 单头

转子/ 定子螺旋线头数:1/2

标准设计,运行平稳,常用泵型。








B 型

长螺距/ 单头

转子/ 定子螺旋线头数:1/2

适合于低压力,大流量的工况。









D 型

短螺距/ 双头

转子/ 定子螺旋线头数:2/3

适合于磨蚀性强的介质的输送。










P 型

单螺杆泵转子/ 定子几何形状及螺距介绍

长螺距/ 双头

转子/ 定子螺旋线头数:2/3

适合于磨蚀性强、低压力,大流量的工况。







单螺杆泵与其他泵的对比
